ZM3鎂合金化學(xué)成分、力學(xué)性能和用途
2019-12-28 09:49 ?瀏覽:次

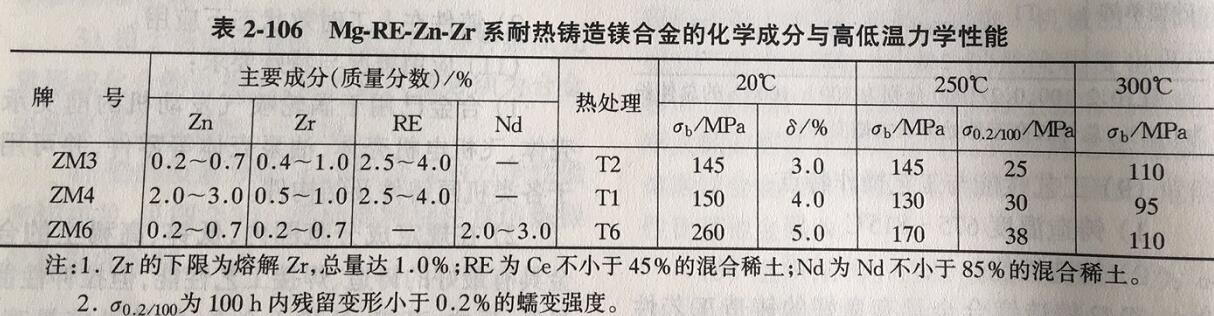

ZM3鎂合金化學(xué)成分與高低溫力學(xué)性能見(jiàn)下表:

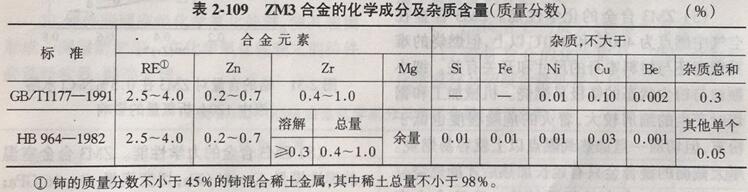

(1)ZM3合金化學(xué)成分。ZM3合金的化學(xué)成分及雜質(zhì)含量見(jiàn)表2-109
(2)ZM3合金的熱處理制度。ZM3合金通常為鑄態(tài),熱處理制度主要是退火,退火制度是(325±5)℃保溫3~5h,空冷。(3)ZM3合金的熔煉與鑄造工藝:1)合金的熔煉在焊接的低碳鋼堆堝中進(jìn)行。含鋯合金的熔煉工藝不同于含鋁的鎂合金,應(yīng)和澆注在同一堆堝內(nèi)進(jìn)行,轉(zhuǎn)注到另一堆堝進(jìn)行澆注的方法會(huì)使鋯含量損失。合金熔煉在熔劑覆蓋中進(jìn)行,這種熔劑由氯化物、氟化物所組成。合金化過(guò)程中應(yīng)避免將稀土金屬在液面上空氣中升至高溫,應(yīng)避免將稀土金屬移出液面使其氧化而燒損。鋅的燒損可忽略不計(jì),而稀土的燒損則視熔鑄操作情況而變,一般為10%-15%,鋯以鋯的質(zhì)量分?jǐn)?shù)大于25%的鎂一鋯中間合金形式加入。精煉期間在金屬液面撒以不含氯化鎂的特種熔劑。因普通熔劑中的氯化鎂會(huì)與稀土金屬化合,形成稀土氯化物從金屬液中沉淀出來(lái),使稀土損失。澆注前靜置15-20 min,讓熔劑與金屬分離和不溶化合物沉淀。然后降至要求的溫度澆鑄鑄件。坩堝底部必須剩留15%~20%合金熔液,以免將坩堝底部的渣泥、熔劑和不溶告等澆入鑄型。
(1)ZM3合金化學(xué)成分。ZM3合金的化學(xué)成分及雜質(zhì)含量見(jiàn)表2-109
(2)ZM3合金的熱處理制度。ZM3合金通常為鑄態(tài),熱處理制度主要是退火,退火制度是(325±5)℃保溫3~5h,空冷。(3)ZM3合金的熔煉與鑄造工藝:1)合金的熔煉在焊接的低碳鋼堆堝中進(jìn)行。含鋯合金的熔煉工藝不同于含鋁的鎂合金,應(yīng)和澆注在同一堆堝內(nèi)進(jìn)行,轉(zhuǎn)注到另一堆堝進(jìn)行澆注的方法會(huì)使鋯含量損失。合金熔煉在熔劑覆蓋中進(jìn)行,這種熔劑由氯化物、氟化物所組成。合金化過(guò)程中應(yīng)避免將稀土金屬在液面上空氣中升至高溫,應(yīng)避免將稀土金屬移出液面使其氧化而燒損。鋅的燒損可忽略不計(jì),而稀土的燒損則視熔鑄操作情況而變,一般為10%-15%,鋯以鋯的質(zhì)量分?jǐn)?shù)大于25%的鎂一鋯中間合金形式加入。精煉期間在金屬液面撒以不含氯化鎂的特種熔劑。因普通熔劑中的氯化鎂會(huì)與稀土金屬化合,形成稀土氯化物從金屬液中沉淀出來(lái),使稀土損失。澆注前靜置15-20 min,讓熔劑與金屬分離和不溶化合物沉淀。然后降至要求的溫度澆鑄鑄件。坩堝底部必須剩留15%~20%合金熔液,以免將坩堝底部的渣泥、熔劑和不溶告等澆入鑄型。
2)合金制備過(guò)程中要防止鋁、鐵、硅、錳等元素沾污合金,因?yàn)檫@些元素妨礙鋯的晶粒細(xì)化效果。
3)由于鋯的溶解度低,且易與各種雜質(zhì)元素形成化合物而損失,鋯的加入量必須為合金中所要求含鋯量的3~5倍。
4)晶粒的細(xì)化程度與合金中溶解鋯的含量密切相關(guān),同時(shí)鋯的含量對(duì)合金的拉伸性能有著極其顯著的影響,所以熔煉技術(shù)和溫度控制是極為重要的。

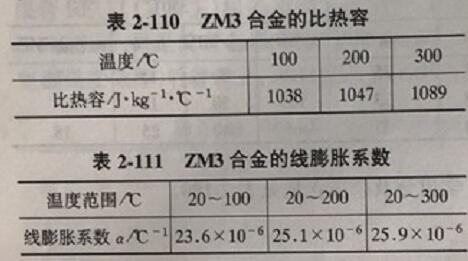

(4)ZM3合金的物理性能。ZM3合金無(wú)磁性;熔化溫度范圍為590-645℃;100~300℃時(shí),熱導(dǎo)率=117 W/cm.℃;密度Y=1.80 g/m 20℃時(shí),電阻率p=73 n0.mo ZM3合金的比熱容和線(xiàn)膨脹系數(shù)分別見(jiàn)表2-110和2-111
(5)ZM3合金的化學(xué)性能。ZM3合金在空氣中燃點(diǎn)為400℃和400℃以上,但燃燒的難易程度還與材料本身的尺寸和開(kāi)關(guān)有關(guān)。細(xì)小顆粒與粉塵狀態(tài)的鎂極易燃燒。機(jī)械加工和鋸切時(shí)產(chǎn)生的細(xì)屑較大,著火的危險(xiǎn)程度也低于粉末,但切屑一旦加熱到燃點(diǎn)以上就容易燃燒。厚大截面的鎂合金只有延長(zhǎng)加熱后才能燃燒。
(6)ZM3合金的組織結(jié)構(gòu)。ZM3合金在鑄態(tài)下組織為a-Mg固溶體和分布在晶界上的塊狀化合物所組成。在較深腐蝕情況下,可發(fā)現(xiàn)錯(cuò)的晶內(nèi)偏析。錯(cuò)含量較高則合金晶粒度細(xì),化合物在枝晶內(nèi)的傾向就小。在325℃溫度下,退火3-5h之后,部分化合物以小質(zhì)點(diǎn)從晶內(nèi)析出。
(6)ZM3合金的組織結(jié)構(gòu)。ZM3合金在鑄態(tài)下組織為a-Mg固溶體和分布在晶界上的塊狀化合物所組成。在較深腐蝕情況下,可發(fā)現(xiàn)錯(cuò)的晶內(nèi)偏析。錯(cuò)含量較高則合金晶粒度細(xì),化合物在枝晶內(nèi)的傾向就小。在325℃溫度下,退火3-5h之后,部分化合物以小質(zhì)點(diǎn)從晶內(nèi)析出。
(7)耐腐蝕性能。ZM3鎂合金在干燥空氣中有很好的耐蝕性,但在潮濕空氣、水(尤其是海水)中的化學(xué)性是不穩(wěn)定的,與大多數(shù)無(wú)機(jī)酸相互作用劇烈。在工業(yè)氣氛中,鎂的耐腐蝕性與中碳鋼相近。鎂的氧化膜不致密,故須經(jīng)表面處理后,方可在大氣條件下長(zhǎng)期使用。鎂合金對(duì)硒酸、氟化物、氫氟酸作用穩(wěn)定,形成不溶性鹽。與鋁相反,鎂合金不與氫氧化鈉相互作用,在汽油、煤油、潤(rùn)滑油中也很穩(wěn)定。
鎂是負(fù)電性最高的金屬之一,不允許與鋁合金(鋁-鎂合金除外)、銅合金、鋼等零件直接接觸裝配,否則將導(dǎo)致電化學(xué)腐蝕。

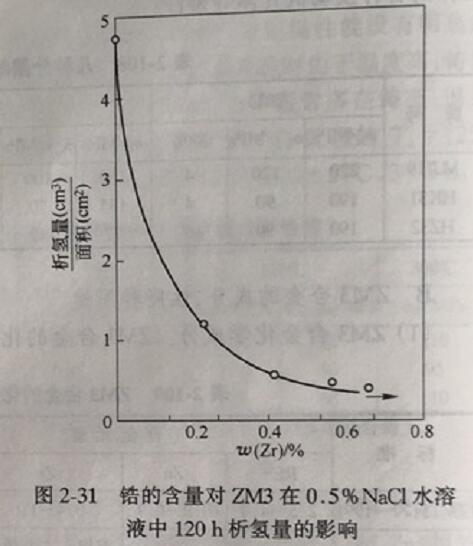

鐵、銅、鎳、硅、氯化物和其他夾雜物以及某些鑄造缺陷會(huì)降低鎂合金的腐蝕穩(wěn)定性。合金中的錯(cuò)可以細(xì)化晶粒,并消除雜質(zhì)的有害作用,大大提高合金的耐腐蝕能力,見(jiàn)圖2-31

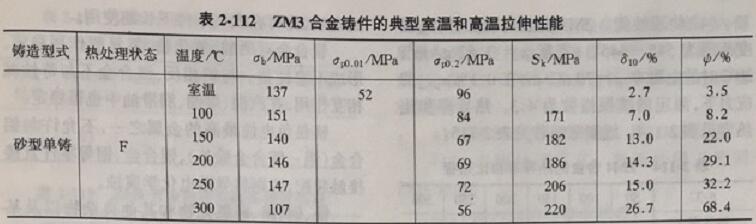

(8)ZM3合金的力學(xué)性能。ZM3合金室溫的彈性模量E=44 GPa;切變模量G=16 GPa;泊松比4=0.31;溫的剪切強(qiáng)度r=118 MPa;室溫缺口敏感系數(shù)oH/ob= 1.0;室溫硬度為HBSS;U形缺口試樣室溫沖擊韌性aku=25 k/m;光滑試樣,N=2x10"周,旋轉(zhuǎn)彎曲疲勞極限o-1=69 MPa,室溫和高溫拉伸性能見(jiàn)表2-112
(9)ZM3合金的工藝性能:
1)成形性。ZM3合金具有優(yōu)良的鑄造工藝性,鑄造溫度720~800℃。合金充型性良好,用澆鑄試棒長(zhǎng)度的方法測(cè)定流動(dòng)性為300 nm合金凝固時(shí)無(wú)形成顯微疏松的傾向。熱裂傾向性試驗(yàn)測(cè)定的第一個(gè)裂紋是在環(huán)的寬度為12.5~15 mm處形成。線(xiàn)收縮率為1.3%。
2)焊接性能。合金可用氬弧焊焊接,補(bǔ)焊工藝性能良好。焊后應(yīng)消除內(nèi)應(yīng)力,焊后應(yīng)經(jīng)內(nèi)部質(zhì)量和表面裂紋檢查。
3)零件熱處理工藝。合金僅在必要時(shí)經(jīng)退火處理。
4)切削加工及磨削性能合金具有優(yōu)良的切削加工性能,可在較其他金屬大的吃刀量下,并以很高速度進(jìn)行切削加工。切削掉一定量金屬所需要的功率低于其他任何金屬。切削加工時(shí),用或不用切削液一般都不需磨削和拋光,即可得到極好的光潔表面。(10)表面處理工藝:
1)鑄件表面應(yīng)經(jīng)化學(xué)氧化處理,使其表面形成一薄層防護(hù)層。在化學(xué)氧化處理之前鑄件必須經(jīng)吹砂、除油處理。
2)根據(jù)零件的不同用途,在氧化處理后進(jìn)行涂油或涂漆保護(hù)。
(11)品種規(guī)格與供應(yīng)狀態(tài)。鑄件主要采用砂型鑄造工藝生產(chǎn),也可采用金屬型鑄造。鑄件在鑄態(tài)下應(yīng)用,必要時(shí)進(jìn)行退火處理以消除內(nèi)應(yīng)力。
(12)應(yīng)用概況與特殊要求:
1)ZM3合金已用于噴氣渦輪發(fā)動(dòng)機(jī)的壓氣機(jī)匣、離心機(jī)匣等。還可廣泛用于發(fā)動(dòng)機(jī)、附件、各種機(jī)匣、殼體等零件。
2)ZMB合金的抗拉強(qiáng)度能保持至250℃,高于此溫度則開(kāi)始下降。
相關(guān)推薦
-
Mg-Li系超輕變形鎂合金化學(xué)成分及力學(xué)性能
Mg-Li系變形鎂合金 A概述 目前,在輕合金材料中Mg-Li系合金是最 輕的一種,其密度比一般工業(yè)鎂合金小15%- 25%,比鈹合金小25%-30%,比鋁合金小50%,而比強(qiáng)度
12-31
2019 -
Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金-MB25鎂合金成分及力
Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金(MB25) A概述 MB25是Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金。通常不經(jīng)熱處理,于熱擠壓或熱鍛壓狀態(tài)供應(yīng)。但亦可在人工時(shí)效狀態(tài)下使用
12-31
2019 -
Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金-MB22化學(xué)成分及力學(xué)性
Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金(MB22) A概述 MB22是Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金,主要制成板材。其室溫拉伸強(qiáng)度略高于MB3合金,高溫屈服強(qiáng)度、高溫瞬時(shí)強(qiáng)度和壓
12-31
2019 -
Mg-RE和Mg-Th系耐熱變形鎂合金化學(xué)成分和力學(xué)性能
Mg-RE和Mg-Th系耐熱變形鎂合金 A概述 鎂中加入稀土元素的作用主要是: (1)能顯著提高鎂合金的高溫強(qiáng)度和抗蠕變性能。Mg-RE系合金可以在150~250℃較長(zhǎng)期工
12-31
2019
