Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金-MB22化學(xué)成分及力學(xué)性能
2019-12-31 10:32 ?瀏覽：次
Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金（MB22）
A概述
MB22是Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金，主要制成板材。其室溫拉伸強(qiáng)度略高于MB3合金，高溫屈服強(qiáng)度、高溫瞬時強(qiáng)度和壓縮屈服強(qiáng)度明顯優(yōu)于其他鎂合金（如MB3.MB8），合金具有良好的成形和焊接性能，無應(yīng)力腐蝕傾向。該合金可推薦用于300℃以下短期工作的航空結(jié)構(gòu)件。
B化學(xué)成分

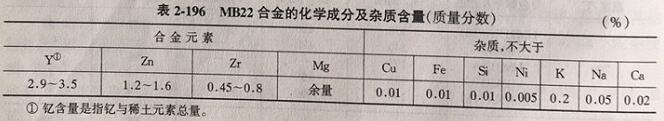

MB22合金的化學(xué)成分及雜質(zhì)含量見表2-196
C熔煉與鑄造工藝
MB22合金通常在鋼制坩堝電阻爐或煤氣反射爐中熔煉。熔煉時使用熔劑保護(hù)和精煉。
合金中釔以Mg-Y中間合金加入，錯以Mg-Zr中間合金加人。為了減少包的損失，可采用特種熔劑保護(hù)和精煉。采用水冷半連續(xù)鑄造，鑄造時為了防止鑄錠底裂，可用熔化了的純鎂鋪底，并用二氧化硫或含六氟化硫的混合氣體保護(hù)，以防止氧化及燃燒。
D物理及化學(xué)性能
（1）MB22合金的物理性能見 MB15 鎂合金。
（2）MR22合金的化學(xué)性能及耐腐蝕性能。
合金無應(yīng)力腐蝕傾向，拉伸應(yīng)力腐蝕性能見表2-197，由表中可以看出，MB22合金耐應(yīng)力腐蝕性能優(yōu)于應(yīng)力腐蝕傾向小的MB15合金。但是長期在工業(yè)和海洋大氣環(huán)境下使用容易發(fā)生腐蝕，因此使用時需經(jīng)化學(xué)氧化處理和涂漆防護(hù)。
E力學(xué)性能

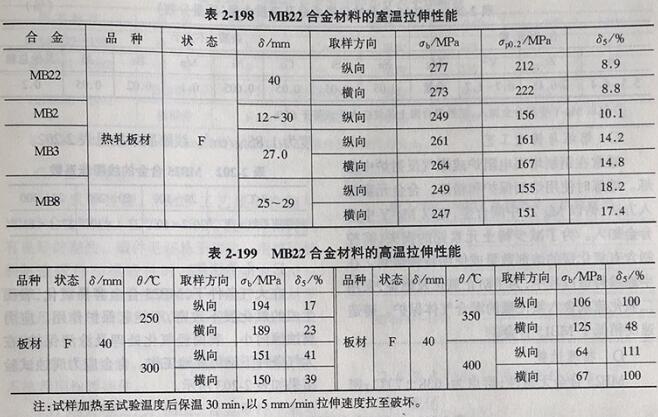

MB22合金的室溫拉伸性能見表2-198由表中比較可以看出，MB22合金抗拉強(qiáng)度高于MB2，MB8合金，略高于MB3合金，屈服強(qiáng)度明顯優(yōu)于MB2.MB3和MB8合金。高溫拉伸性能見表2-199
F工藝性能
（1）成形性能。在350~450℃溫度范圍內(nèi)具有高的塑性，在400℃下反復(fù)短時間退火后，對強(qiáng)度影響不大，有利于零件的熱成形。室溫下零件需要校正時，局部區(qū)域變形不能施加沖擊載荷，必須緩慢加載。
（2）焊接性能。合金可氬弧焊，焊接強(qiáng)度為基體材料的70%~80%。在一定的預(yù)熱措施下可以補(bǔ)焊，也可以堆焊。
（3）熱處理工藝。熱軋板材不經(jīng)熱處理使用，通常以熱軋狀態(tài)供應(yīng)。
（4）表面處理工藝。通常采用表面氧化處理后涂漆防護(hù)。
（5）切削加工及磨削性能。機(jī)械加工性能良好。
G品種規(guī)格與供應(yīng)狀態(tài)
MB22合金已經(jīng)鑒定并可生產(chǎn)，可用作飛行器等受力構(gòu)件，合金的品種規(guī)格與供應(yīng)狀態(tài)如表2-200所示。
相關(guān)推薦
-
Mg-Li系超輕變形鎂合金化學(xué)成分及力學(xué)性能
Mg-Li系變形鎂合金 A概述 目前，在輕合金材料中Mg-Li系合金是最 輕的一種，其密度比一般工業(yè)鎂合金小15%- 25%，比鈹合金小25%-30%，比鋁合金小50%，而比強(qiáng)度
12-31
2019 -
Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金-MB25鎂合金成分及力
Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金（MB25） A概述 MB25是Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金。通常不經(jīng)熱處理，于熱擠壓或熱鍛壓狀態(tài)供應(yīng)。但亦可在人工時效狀態(tài)下使用
12-31
2019 -
Mg-RE和Mg-Th系耐熱變形鎂合金化學(xué)成分和力學(xué)性能
Mg-RE和Mg-Th系耐熱變形鎂合金 A概述 鎂中加入稀土元素的作用主要是： （1）能顯著提高鎂合金的高溫強(qiáng)度和抗蠕變性能。Mg-RE系合金可以在150~250℃較長期工
12-31
2019 -
Mg-Zn-Zr系高強(qiáng)度變形鎂合金-MB15鎂合金性能
在變形鎂合金中，Mg-Zn-Zr系合金具有最高的強(qiáng)度、良好的塑性及耐蝕性。因此，Mg-Zn-Zr系合金是目前應(yīng)用最多的變形鎂合金之一。國產(chǎn)合金只有MB15一個牌號
12-30
2019
