歡迎來(lái)到洛陽(yáng)邁格鎂業(yè)有限公司官方網(wǎng)站!
聯(lián)系電話(huà): 15896622858
Mg-Mn鎂合金能不能熱處理強(qiáng)化?

2019-12-07 09:31 ?瀏覽:

Mg-Mn系合金主要有兩種,其一是錳含量為(1.3~2.5)%的Mg-Mn合金,其二是在Mg-Mn合金基礎(chǔ)上再添加(0.15~0.35)%Ce構(gòu)成的MgMr-Ce合金。Mg-Mn系合金是一種不可熱處理強(qiáng)化的合金,惟一能采取的熱處理方法是退火,強(qiáng)度一般為200~250MPa,Mn在Mg中的溶解度很小,673K時(shí)約為0.25%,473K時(shí)幾乎等于零,由于Mg與Mn不形成化合物,因此Mn實(shí)際上以a-Mn形式存在,此外Mn在合金中容易產(chǎn)生聚集并形成偏析。隨著錳含量增加,鎂錳合金塑性下降,如當(dāng)Mn含量從0.4%增加到2.5%時(shí),合金伸長(zhǎng)率由5%下降到3%

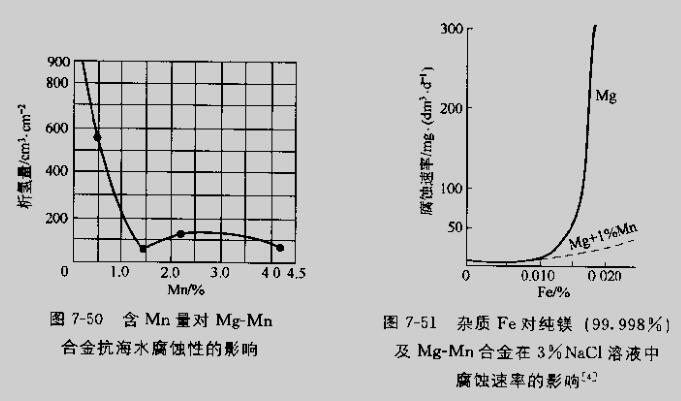

錳能改善鎂合金的抗蝕性,如圖7-50所示,當(dāng)Mn含量為1.5%時(shí),抗蝕性最好。在熔煉過(guò)程中,Mn與Fe能生成尺寸比較大的FeMn化合物而沉積于熔體底部,減輕雜質(zhì)鐵對(duì)腐蝕性的有害影響,如圖7-51所示。鑒于以上原因,所有鎂合金中都要加入少量Mn,Mn在鎂合金中有偏析現(xiàn)象,過(guò)量的Mn反而造成合金抗蝕性以及塑性下降。



Mg-Mn合金沒(méi)有應(yīng)力腐蝕開(kāi)裂傾向和晶界腐蝕傾向。Mg-Mn合金是鎂合金中抗蝕性最好的一種合金,并且具有優(yōu)良的抗化學(xué)氧化性、焊接性能和加工性能,一般用作強(qiáng)度要求不高而抗蝕性?xún)?yōu)良的零部件。Mg-Mn合金中添加少量Ce,能細(xì)化晶粒和提高耐熱性,并稍微提高強(qiáng)度。Ce在鎂合金中生成硬而脆的Mg,Ce化合物,Ce含量增加時(shí),合金抗蝕性和耐熱性比M1A的好,但腐蝕特性基本上與MIA相當(dāng),也沒(méi)有應(yīng)力腐蝕開(kāi)裂傾向。Mg-RE系和Mg-Th系的抗蝕性與Mg-Mn系合金相當(dāng)。

?
